Definición de Mapa de red

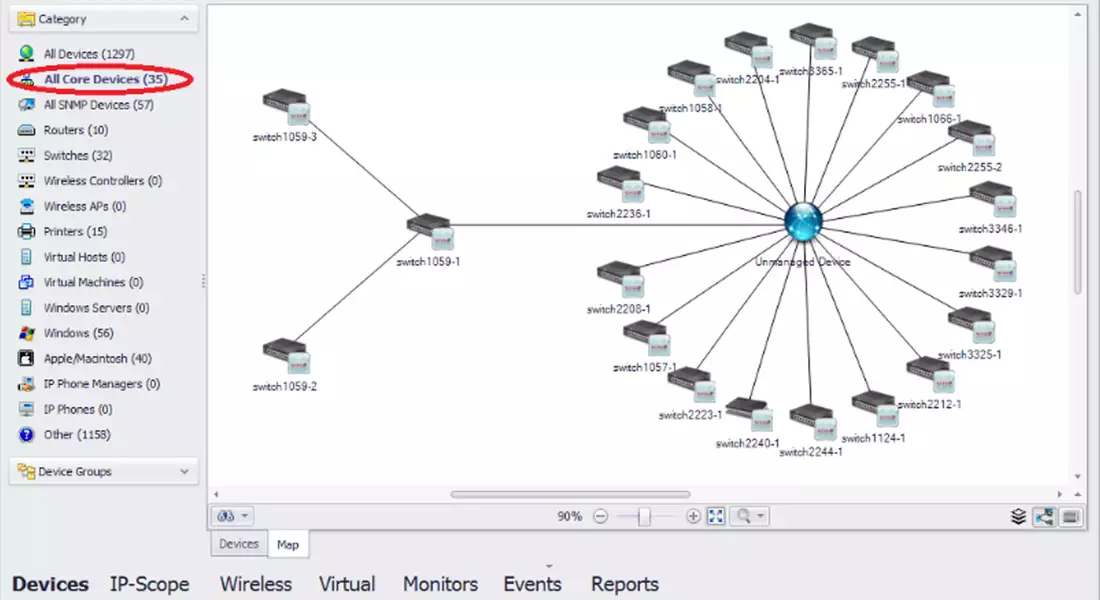

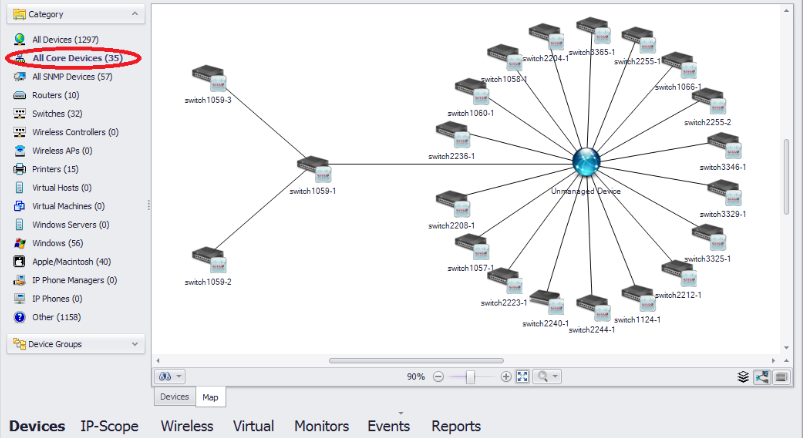

Del inglés network map. Un mapa de red es una representación gráfica de todas las computadoras y dispositivos en una red que muestra cómo están conectados entre sí. También puede servir para acceder rápidamente a cualquier elemento de la red de forma rápida.
Concepto de mapa de red
Un mapa de red es una visualización de los dispositivos de una red, sus interrelaciones y las capas de transporte que proporcionan servicios de red.
En la práctica, un Mapa de Red es una herramienta para proporcionar a los usuarios de la red, gerentes y administradores, y al personal de Tecnología de la Información una mejor comprensión del rendimiento de la red, especialmente en lo que se refiere a los cuellos de botella de datos y al análisis de las causas raíz asociadas.
Mapeo de redes
El mapeo de redes es el estudio de la conectividad física de las redes, por ejemplo, Internet. El mapeo de red descubre los dispositivos de la red y su conectividad. No debe confundirse con la detección de redes o la enumeración de redes que detecta dispositivos en la red y sus características (sistema operativo, puertos abiertos, servicios de red de escucha, etc.). El campo del mapeo automatizado de redes ha cobrado mayor importancia a medida que las redes se vuelven más dinámicas y complejas.
Técnicas para producir un mapa de red
Tres técnicas para producir un Mapa de Red incluyen: Enfoques basados en SNMP, sondeos activos (active probing) y análisis de rutas.
• Mapas basados en SNMP: Estos obtienen datos de routers y MIBs de switch (bases de información de gestión), que son bases de datos virtuales jerárquicas de una red (u otra entidad).
• Sondeos activos (active probing): Estos mapas se crean con datos de una serie de "paquetes de sonda tipo traceroute", es decir, paquetes de datos especiales o tramas, que informan sobre el enrutador IP y cambian las rutas de reenvío a la dirección de destino. Al recopilar estos datos que describen las rutas de transmisión reales de los datos a través de las redes, se crean los mapas de red y se utilizan para encontrar "enlaces igualitarios" (peering links) entre ISP (proveedores de servicios de Internet); se trata de enlaces (líneas o canales físicos) que conectan distintas redes que forman parte de Internet y que permiten a los ISP intercambiar el tráfico de los clientes para obtener beneficios mutuos.
• Análisis de rutas: Este enfoque utiliza datos de protocolo de enrutamiento para crear un mapa de red mediante la escucha pasiva de los intercambios de protocolo de capa 3 entre enrutadores. Estos datos facilitan la detección de redes, la supervisión de redes en tiempo real y los diagnósticos de enrutamiento, así como la asignación de redes.
Programas para crear mapas de red
- 10SCAPE
- Graphical Networks
- HP OpenView
- InterMapper
- ManageEngine OPManager
- NetBrain Technologies
- NetCrunch
- netTransformer
- Nmap
- PacketTrap
- PathSolutions
- SolarWinds
- Spiceworks
Técnicas de creación de mapas de internet
Dos técnicas son las más destacadas que se utilizan hoy en día para crear mapas de Internet. El primero trabaja en el plano de datos de Internet y se llama sondeo activo (active probing). Se utiliza para inferir la topología de Internet basada en las adyacencias del router.
El segundo trabaja en el plano de control e infiere la conectividad de un sistema autónomo basado en datos BGP. Un altavoz BGP (BGP speaker) envía mensajes de mantenimiento de 19 bytes cada 60 segundos para mantener la conexión.
El mapeo de redes es una herramienta esencial para comprender y administrar eficientemente una red. Mediante la representación visual de todas las computadoras y dispositivos en una red, un mapa de red permite identificar rápidamente las interconexiones y la estructura de la red. Esto facilita la detección de posibles cuellos de botella de datos y la identificación de las causas subyacentes.
Existen diversas técnicas utilizadas para crear un mapa de red. Una de ellas es el enfoque basado en SNMP, que recopila datos de routers y MIBs de switch para obtener una imagen completa de la red. Otra técnica es el uso de sondeos activos, que implican el envío de paquetes de sonda traceroute para obtener información sobre las rutas de transmisión de los datos a través de la red. También se puede utilizar el análisis de rutas, que se basa en los datos de protocolo de enrutamiento para crear un mapa de red mediante la escucha pasiva de los intercambios de protocolo entre enrutadores.
Existen varios programas disponibles para crear mapas de red, como 10SCAPE, Graphical Networks, HP OpenView, InterMapper, ManageEngine OPManager, NetBrain Technologies, NetCrunch, netTransformer, Nmap, PacketTrap, PathSolutions, SolarWinds y Spiceworks. Estas herramientas proporcionan funcionalidades avanzadas para el mapeo y la gestión de redes.
Además del mapeo de redes, también se utilizan técnicas específicas para crear mapas de Internet. Estas técnicas se centran en la topología y la conectividad de Internet a nivel global. El sondeo activo se utiliza para inferir la topología de Internet mediante el análisis de las adyacencias de los routers. Por otro lado, el análisis de datos BGP se utiliza para inferir la conectividad de los sistemas autónomos en Internet mediante el intercambio de mensajes de mantenimiento.
En resumen, el mapa de red es una herramienta valiosa para comprender y administrar eficientemente una red. Permite visualizar las interconexiones y la estructura de la red de manera clara y concisa. Además, existen técnicas específicas y programas especializados para crear mapas de red y mapas de Internet, lo que facilita la gestión y optimización de las redes en función de sus necesidades específicas.
Resumen: Mapa de red
Un mapa de red es una representación gráfica de las computadoras y dispositivos de una red y sus conexiones. Ayuda a administradores y usuarios a entender el rendimiento de la red y detectar problemas. Se pueden crear utilizando SNMP, sondeos activos o análisis de rutas. Algunos programas populares son 10SCAPE, HP OpenView y SolarWinds. Para crear mapas de Internet se utilizan técnicas de sondeo activo o datos BGP.
¿Por qué es importante tener un mapa de red?
Un mapa de red es importante porque permite visualizar y comprender la estructura de la red, incluyendo cómo están conectados los dispositivos entre sí. Esto ayuda a facilitar la administración y solución de problemas en la red, ya que permite identificar rápidamente cualquier elemento que pueda estar causando un problema.
¿Cómo se crea un mapa de red?
Para crear un mapa de red es necesario utilizar herramientas de software especializadas que escanean la red y detectan automáticamente los dispositivos conectados. Estas herramientas pueden generar un diagrama gráfico que muestra los dispositivos y las conexiones entre ellos.
¿Qué información se puede obtener de un mapa de red?
Un mapa de red proporciona información sobre la topología de la red, es decir, cómo están conectados los dispositivos entre sí. También puede mostrar información sobre cada dispositivo, como su dirección IP, nombre de host y otros detalles de configuración.
¿Cuál es la diferencia entre un mapa de red físico y uno lógico?
Un mapa de red físico representa la ubicación física de los dispositivos en la red, es decir, su disposición en el espacio físico. Por otro lado, un mapa de red lógico muestra la estructura lógica de la red, es decir, cómo los dispositivos están interconectados a nivel de protocolo y las rutas de comunicación.
¿Se puede actualizar un mapa de red automáticamente?
Sí, es posible actualizar un mapa de red automáticamente utilizando herramientas de monitoreo de red. Estas herramientas escanean y detectan los cambios en la red, como la adición o eliminación de dispositivos, y actualizan automáticamente el mapa de red para reflejar esos cambios.
¿Cuál es la importancia de acceder rápidamente a los elementos de la red?
Acceder rápidamente a los elementos de la red es importante porque permite ahorrar tiempo y agiliza la resolución de problemas. Con un mapa de red, es posible localizar rápidamente un dispositivo específico y realizar acciones de administración o solución de problemas de manera eficiente. Esto reduce el tiempo de inactividad y mejora el rendimiento de la red.
